उत्पादन अवलोकन

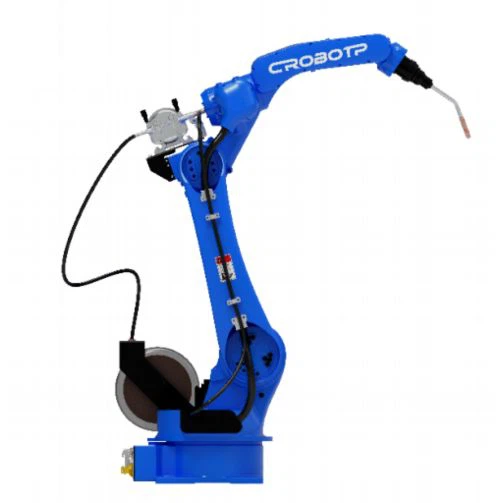

हाम्रो CRP-RH21-०६-W स्वचालित वेल्डिङ रोबोट विशेष गरी औद्योगिक वेल्डिङका लागि डिजाइन गरिएको छ, छिटो र सही रूपमा काम गर्दछ। उच्च गुणस्तरको मोटर, एक बुद्धिमान नियन्त्रण प्रणाली, र व्यापक सुरक्षा सुविधाहरूले सुसज्जित, यसले ठाउँ बचत गर्ने कम्प्याक्ट डिजाइनको गर्व गर्दछ। तारहरू सफा रूपमा निर्मित छ, सजिलो स्थापना र सीमित कार्यशाला ठाउँहरूमा पनि स्थिर सञ्चालनको लागि अनुमति दिँदै।
कार्यात्मक सुविधाहरू
● उच्च-गति प्रदर्शन
उच्च-गतिको मोटर र अप्टिमाइज्ड सफ्टवेयरले सुसज्जित, यो रोबोटले अघिल्लो पुस्ताको तुलनामा २०% छिटो काम गर्छ, उल्लेखनीय रूपमा चक्र समय घटाउँछ र उत्पादकता बढाउँछ।
● कम्प्याक्ट र पहुँचयोग्य डिजाइन
हल्का तौल र सानो बाहुको साथ, रोबोटले जटिल वेल्डिङ जोइन्टहरू र साँघुरो ठाउँहरूमा उच्च पहुँच प्राप्त गर्दछ।
● परिष्कृत संरक्षण प्रणाली
शाफ्ट 1 र 2 मा डस्टप्रूफ कभरहरू, पूर्ण रूपमा संलग्न वेल्डिंग बन्दुकसँग मिलाएर, स्प्याटर र भग्नावशेषहरूलाई अधिकतम प्रतिरोध प्रदान गर्दछ, रोबोटको आयु विस्तार गर्दछ।
● खाली अक्ष संरचना
J4 र J6 अक्षहरूले खोक्रो वेल्डिङ गनसँग मिल्दो खालको डिजाइन, केबल हस्तक्षेपलाई कम गर्ने र मर्मतसम्भारलाई सरल बनाउने सुविधा दिन्छ।
● एकीकृत केबल व्यवस्थापन
निर्मित-प्रयोगकर्ता लाइनहरू, ग्यास पाइपहरू, र वेल्डिङ केबलहरूले चिल्लो बाहिरी भाग सुनिश्चित गर्दछ, अव्यवस्थित कम गर्दै र उच्च-तीव्रता कार्यप्रवाहहरूमा स्थायित्व बढाउँछ।
रोबोट शरीर प्राविधिक प्यारामिटरहरू
|
मोडेल |
CRP-RH21-06-W |
|
|
हात फारम |
ठाडो बहु जोडहरू |
|
|
डिग्री को स्वतन्त्रता |
6 अक्ष |
|
|
अधिकतम पेलोड |
6 किलो |
|
|
अधिकतम यात्रा |
J1 |
±168 डिग्री |
|
J2 |
-50 डिग्री ~ 170 डिग्री |
|
|
J3 |
-78 डिग्री ~ 150 डिग्री |
|
|
J4 |
-190 डिग्री ~ 190 डिग्री |
|
|
J5 |
-110 डिग्री ~ 130 डिग्री |
|
|
J6 |
±190 डिग्री |
|
|
अधिकतम गति |
J1 |
180 डिग्री / एस |
|
J2 |
180 डिग्री / एस |
|
|
J3 |
205 डिग्री / एस |
|
|
J4 |
430 डिग्री / एस |
|
|
J5 |
430 डिग्री / एस |
|
|
J6 |
630 डिग्री / एस |
|
|
स्वीकार्य टोक़ |
J4 |
10N.m |
|
J5 |
10N.m |
|
|
J6 |
3N.m |
|
|
जडता को स्वीकार्य क्षण |
J4 |
०.२५ kg.m² |
|
J5 |
०.२५ kg.m² |
|
|
J6 |
०.०५ kg.m² |
|
|
दोहोर्याइएको स्थिति सटीकता |
±0 .08मिमी |
|
|
अधिकतम पहुँच दूरी |
2093 मिमी |
|
|
रोबोट शरीरको वजन |
260kg |
|
|
स्थापना मोड |
ग्राउन्ड, अपसाइड-डाउन माउन्टिंग, भित्ता माउन्टिङ |
|
|
शारीरिक इन्टरफेस |
आरक्षित IO |
१६ पिन |
|
आरक्षित ग्यास |
2*φ8mm |
|
|
स्थापना वातावरण |
परिवेश तापमान |
० ~ ४५ डिग्री |
| सापेक्ष आर्द्रता | 20% ~ 80% RH (कुनै संक्षेपण छैन) | |
|
कम्पन |
०.५ जी मुनि |
|
|
अरू |
रोबोट स्थापना बाट टाढा हुनुपर्छ: ज्वलनशील वा संक्षारक तरल पदार्थ वा ग्याँस, हस्तक्षेप को विद्युत स्रोत |
|
|
आईपी स्तर |
शरीर IP54, कलाई IP67 |
|
|
लाभ सुविधाहरू |
कम्प्याक्ट संरचना, उच्च गति, उच्च परिशुद्धता, उच्च विस्तार र सजिलो सञ्चालन |
|
|
आवेदन |
वेल्डिङ |
|
|
इलेक्ट्रिक क्याबिनेट कन्फिगरेसन |
G9 |
|
स्थापना इन्टरफेस रेखाचित्र

आधार को स्थापना आयाम

Flange आयामहरू
कार्य दायरा रेखाचित्र



FAQ
प्रश्न: यो स्वचालित वेल्डिंग रोबोटको गति अनुकूलन को मुख्य लाभ के हो?
A: उच्च-गतिको मोटर र सफ्टवेयर अपग्रेडहरूको संयोजनले यो स्वचालित वेल्डिङ रोबोटलाई 20% छिटो चक्र समय प्राप्त गर्न अनुमति दिन्छ, यसलाई उच्च-भोल्युम उत्पादन लाइनहरूको लागि आदर्श बनाउँछ।
प्रश्न: खोक्रो अक्ष संरचनाले वेल्डिङ कार्यहरू कसरी सुधार गर्छ?
A: खोक्रो J4 र J6 अक्षहरूले खोक्रो वेल्डिङ बन्दुकहरूको प्रयोगलाई सक्षम पार्छ, केबल ट्याङ्लिङ घटाउँछ र जटिल वेल्ड पथहरूमा पहुँचलाई सरल बनाउँछ।
प्रश्न: कस्ता सुरक्षा सुविधाहरूले यो रोबोटलाई कठोर वातावरणको लागि उपयुक्त बनाउँछ?
A: शाफ्ट 1 र 2 मा डस्टप्रूफ कभरहरू र पूर्ण रूपमा घेरिएको वेल्डिङ बन्दुकको साथ, यो वेल्डिङ रोबोटले स्प्याटर र दूषित पदार्थहरूको प्रतिरोधी क्षमता प्रदान गर्दछ।
प्रश्न: कम्प्याक्ट डिजाइनले वास्तविक-विश्व वेल्डिङ अनुप्रयोगहरूलाई कसरी फाइदा गर्छ?
A: हल्का तौल र सानो फोरआर्मले टाइट स्पेसहरूमा गतिशीलता सुधार गर्दछ, रोबोटलाई सजिलैसँग जटिल जोडहरूमा पुग्न अनुमति दिन्छ।
Q: मोडेल CRP{0} RH21-06-W को पेलोड क्षमता के हो?
A: मोडेल नम्बरले मानक वेल्डिङ उपकरण र सामग्रीहरू ह्यान्डल गर्नका लागि उपयुक्त 6kg पेलोड क्षमता ("-06-" द्वारा जनाइएको) लाई संकेत गर्दछ।
Q: के रोबोटले अवस्थित वेल्डिंग प्रणालीहरूसँग एकीकरणलाई समर्थन गर्दछ?
A: हो, प्रयोगकर्ता लाइनहरू र ग्यास पाइपहरूमा निर्मित-ले साझा वेल्डिङ परिधीयहरू, स्ट्रिमलाइनिङ सेटअप र एकीकरणसँग अनुकूलता सुनिश्चित गर्दछ।
